TDA-serie
TDA-serie
Digitale eindversterkers
De TDA-serie is ontworpen voor moderne toepassingen en maakt gebruik van geavanceerde klasse-D-versterkertechnologie. Dit zorgt voor een hoge efficiëntie, een laag gewicht en een laag energieverbruik. Daarmee is de serie bijzonder geschikt voor touring en mobiele systemen waarbij compacte en energiezuinige oplossingen gewenst zijn.

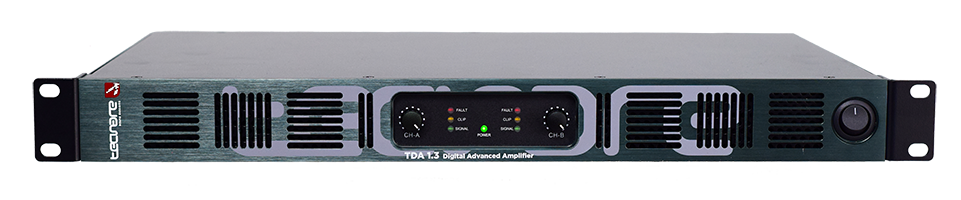

Geavanceerde digitale versterker
2 kanalen, bij 2 Ohm 700 W per kanaal, bij 4 Ohm 450 W per kanaal, bij 8 Ohm 300 W per kanaal

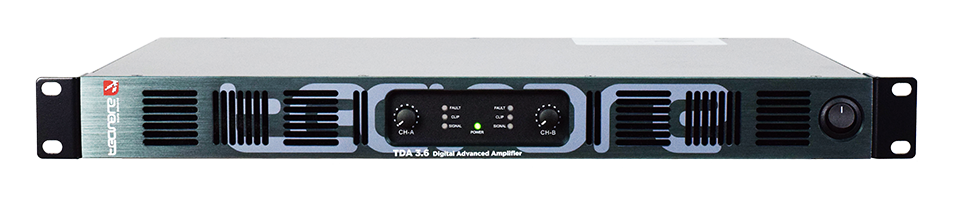

Geavanceerde digitale versterker
2 kanalen, bij 2 Ohm 1800 W per kanaal, bij 4 Ohm 1200 W per kanaal, bij 8 Ohm 800 W per kanaal

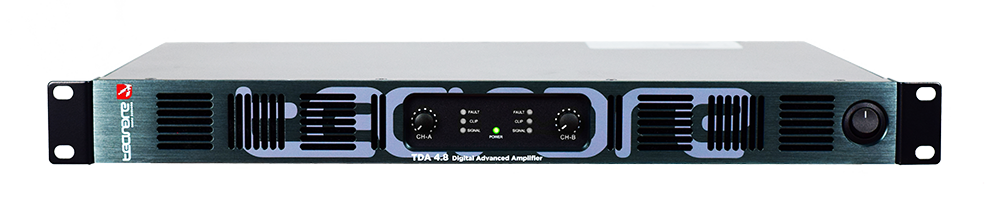

Geavanceerde vermogensversterker
2 kanalen, bij 2 Ohm 2400 W per kanaal, bij 4 Ohm 1800 W per kanaal, bij 8 Ohm 1200 W per kanaal
Waarom kiezen voor TDA-serie versterkers?
Er zijn verschillende redenen om te kiezen voor de TDA-serie versterkers van Tecnare voor professionele audiotoepassingen. Ten eerste bieden ze een uitstekende geluidskwaliteit met een heldere en gedetailleerde geluidsweergave, vrij van vervorming en ruis. Daarnaast zijn ze ontworpen voor een hoge betrouwbaarheid en lange levensduur, waardoor ze zeer geschikt zijn voor veeleisende omgevingen.
De TDA-serie is bovendien aantrekkelijk geprijsd en daardoor toegankelijk voor een brede groep gebruikers. Dankzij de mogelijkheid om met een belasting van 2 Ohm te werken, bieden de versterkers extra flexibiliteit bij het samenstellen van een geluidssysteem.
Kortom, de TDA-serie van Tecnare biedt betrouwbare en hoogwaardige versterking in een tweekanaals configuratie, geschikt voor uiteenlopende professionele audiotoepassingen.
Downloads TDA Series
Accessoires TDA Series
- Rear rack support kit: TDK-TS
- T-Rack3U: Modular 19”/3HU Slim & Slam Rack, 600P, four collapsible handles
- T-Rack6U: Modular 19”/6HU, Pro-Rack Side Sliding door (Front & Rear). Made of black PVC
- TS-Rack10U: Modular 19”/10HU, Pro-Rack Side Sliding door (Front & Rear). Made of black PVC
- TRBP1U: Blank panel 19”/1HU
- TP-B1U: 19”/1HU connection panel for the connection of two TDA Series Amplifier with
2 Analogue IN /Link, 2 single Analogue IN port, 1 AES3 IN/Link port, 1 Ether- net port, 4 SpeakON® NL4 and 1 SpeakON® NL8 and 1 PowercON® 32A - TPD32: Power distribution panel, 19”/2HU with 3 16A schuko socket, 3 discrete 32A circuit
breaker, 1 P17 Plug In and CEE32A out socket, 3 Neon light on the front and 3 3 16A
schuko socket and 3 PowercON® 32A on the back
| Nominaal vermogen / model | TDA1.3 | TDA3.6 | TDA4.8 |
|---|---|---|---|
| Vermogensspecificatie | RMS-uitgangsvermogen per kanaal, alle kanalen aangestuurd, bij 1 kHz continue sinusgolf en een nominale omgevingstemperatuur van 40 °C / 105 °F, THD+N = 1% |
RMS-uitgangsvermogen per kanaal, alle kanalen aangestuurd, bij 1 kHz continue sinusgolf en een nominale omgevingstemperatuur van 40 °C / 105 °F, THD+N = 1% |
RMS-uitgangsvermogen per kanaal, alle kanalen aangestuurd, bij 1 kHz continue sinusgolf en een nominale omgevingstemperatuur van 40 °C / 105 °F, THD+N = 1% |
| Crestfactor 7,8 (18 dB), nominale belasting 2 Ω (Opmerking 1) |
700 W | 1.800 W | 2.400 W |
| Crestfactor 4,8 (14 dB), nominale belasting 4 Ω |
450 W | 1.200 W | 1.800 W |
| Crestfactor 2,8 (9 dB), nominale belasting 8 Ω (Opmerking 1) |
300 W | 800 W | 1.200 W |
| Gebrugd, per paar kanalen, belasting 4 Ω (Opmerking 1) |
1.300 W | 3.600 W | 4.800 W |
| Gebrugd, per paar kanalen, belasting 8 Ω (Opmerking 1) |
900 W | 2.400 W | 3.600 W |
| RMS-spanning | 49,0 V | 80,0 V | 98,0 V |
| Aantal ingangskanalen | 2 |
| Ingangstypen | 2 × analoog + 2 × link |
| Maximale omgevingstemperatuur (volledig vermogen, zonder limitering) | 45 °C (113 °F) |
| Aantal uitgangskanalen | 2 |
| Versterkermodulatieschema | Proprietary Multi-Loop Control-technologie – Klasse D |
| Dynamisch bereik (van analoge ingang naar luidsprekeruitgang) | >100 dBA typisch (20 Hz – 20 kHz, 8 Ω) |
| Frequentiebereik | ±0,2 dB (10% nominaal vermogen, 20 Hz – 20 kHz, 8 Ω) |
| Totale harmonische vervorming, THD+N | Typisch: 0,05% (10% nominaal vermogen, 1 kHz, 8 Ω) |
| Overspraak tussen kanalen (slechtste combinatie van kanalen) | >75 dB (onder nominaal vermogen, 20 Hz – 1 kHz, 8 Ω) |
| Dempingsfactor (referentie 8 Ω) | Typisch: 1000 (20 Hz – 200 Hz) |
| Maximaal analoog ingangsniveau | +21 dBu |
| Analoge ingangsgevoeligheid bij nominaal uitgangsvermogen, 1 kHz | 0,775 Vrms of 32 dB |
| Analoge ingangsimpedantie | 20 kΩ, elektronisch gebalanceerd |
| Analoge link | Rechtstreeks verbonden met de analoge ingang |
| Analoge aardingsconfiguratie | Voldoet aan de AES48-norm |
| Model | TDA1.3 | TDA3.6 | TDA4.8 |
|---|---|---|---|
| Nominaal vermogen bij 8 Ω | 300 W | 800 W | 1.200 W |
| 32 dB versterking komt overeen met inganggevoeligheid (26 dB bij TDA1.3) |
2,45 Vrms
10 dBu |
2,0 Vrms
8,23 dBu |
2,45 Vrms
10 dBu |
| Versterking bij een inganggevoeligheid van 0,775 V |
900 W | 2.400 W | 3.600 W |
| RMS-spanning | 36,0 dB | 40,3 dB | 42,0 dB |
| Topologie (hoofdstroomvoorziening) | Resonante voeding, 3e generatie |
| Bereik netingangsspanning (automatisch geconfigureerd) | 100 V tot 253 V AC |
| Maximale omgevingstemperatuur (volledig vermogen, zonder limitering) | 45 °C (113 °F) |
| Bereik netingangsfrequentie | 47 Hz tot 63 Hz |
| Systeembescherming | Luidsprekerbescherming |
|---|---|
| Overmatige uitgangsstroom | Audio soft-clip limiter |
| Overmatige spanningslimiet | DC-offsetbeveiliging |
| Overtemperatuur | |
| Overbelastingsbeveiliging | |
| Netspanning buiten bereik |
| Koeling | Ventilatoren met variabele snelheid |
| Luchtstroom | Van voor naar achter |
| Luchtfiltering | PPI5 wasbaar filtermateriaal |
| Analoge IN- en LINK-aansluitingen | XLR-connector |
| Audio-uitgangsconnector | NL4 SpeakON® |
| Netingang | 3 × 2,5 mm² voedingskabel |
| Draaiknoppen op frontpaneel | Twee, lineaire draaiknoppen |
| LED-indicatoren | Helder, gemakkelijk te onderscheiden |
| Behuizing | Standaard 19″ / 1HE (45 mm) en optioneel systeem voor ondersteuning aan de achterzijde |
| Diepte | 296 mm / 11,6 inch |
