Digitale eindversterkers met ingebouwde DSP

De TDAP-serie van Tecnare bestaat uit hoogwaardige versterkerprocessors die een uitstekende geluidskwaliteit en betrouwbare prestaties bieden. Tot de opvallende modellen binnen deze serie behoren de 44TDAP1.3, 44TDAP3.0 en 44TDAP5.0.

Kortom, de TDAP-serie van Tecnare biedt een reeks hoogwaardige versterkerprocessors met uitstekende geluidskwaliteit en betrouwbare prestaties. Of je nu op zoek bent naar een compact en veelzijdig model of een krachtige oplossing voor grote evenementen, de TDAP-serie biedt een passende oplossing.

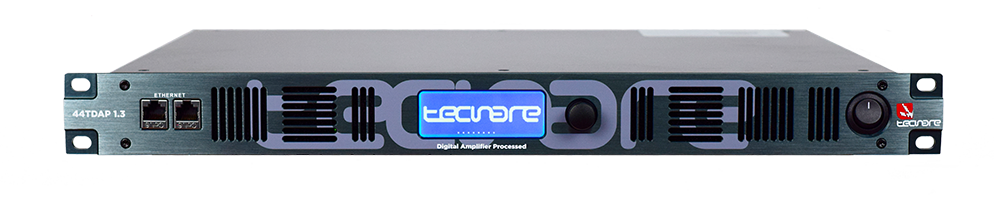

  • 44TDAP1.3

    44TDAP1.3

    Klasse-D digitale vermogensversterkers

    4 kanalen | 4 × 450 W bij 8 Ω | 4 × 750 W bij 4 Ω | 4 × 1300 W bij 2 Ω | 2 × 1500 W bij 8 Ω in bridge-modus | 2 × 2600 W bij 4 Ω in bridge-modus

  • 44TDAP3.0

    44TDAP3.0

    Klasse-D digitale vermogensversterkers

    4 kanalen | 4 × 1000 W bij 8 Ω | 4 × 1700 W bij 4 Ω | 4 × 3000 W bij 2 Ω | 2 × 3400 W bij 8 Ω in bridge-modus | 2 × 6000 W bij 4 Ω in bridge-modus

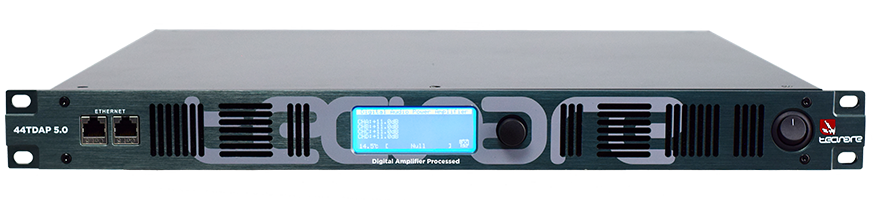

  • 44TDAP5.0

    44TDAP5.0

    Klasse-D digitale vermogensversterkers

    4 kanalen | 4 × 2000 W bij 8 Ω | 4 × 3400 W bij 4 Ω | 4 × 5000 W bij 2 Ω | 2 × 7000 W bij 8 Ω in bridge-modus | 2 × 9600 W bij 4 Ω in bridge-modus

Wat is een klasse-D-versterker?

Een klasse-D-versterker is een type audioversterker dat gebruikmaakt van een schakelende voeding om audiosignalen zeer efficiënt te versterken. In tegenstelling tot traditionele analoge versterkers, die lineaire circuits gebruiken om audiosignalen te versterken, maken klasse-D-versterkers gebruik van pulsbreedtemodulatie (PWM).

Hierbij wordt de voeding op hoge frequentie zeer snel in- en uitgeschakeld, waardoor een digitaal signaal ontstaat dat vervolgens wordt versterkt en gefilterd om hoogfrequente schakelruis te verwijderen.

Dankzij deze techniek kunnen klasse-D-versterkers een veel hoger rendement behalen dan traditionele versterkers. Hierdoor zijn ze bijzonder geschikt voor draagbare en op batterijen werkende audioapparatuur.

Waarom kiezen voor TDAP-serie versterkers?

De TDAP-serie van Tecnare biedt een breed scala aan voordelen en is daarmee geschikt voor uiteenlopende professionele audiotoepassingen. Dankzij de hoge efficiëntie en energiebesparende eigenschappen zijn deze versterkers ontworpen voor de eisen van moderne, milieubewuste gebruikers.

  1. Compact en lichtgewicht
    Dankzij het compacte formaat en lage gewicht nemen de modellen uit de TDAP-serie weinig ruimte in beslag in een rack, terwijl ze krachtige en betrouwbare prestaties leveren. Active Power Factor Correction (APFC) zorgt voor een efficiënte stroomvoorziening. Geavanceerde beveiligingsfuncties, zoals beveiliging tegen overbelasting en kortsluiting aan de uitgang en onderspanningsbeveiliging van de voeding, dragen bij aan een lange levensduur en betrouwbare werking.
  2. Geavanceerde DSP en uitgebreide bediening
    De geïntegreerde 32-bit, 48 kHz DSP met FIR-filters maakt een nauwkeurige afstemming van het geluid mogelijk. De RMS- en pieklimiter en multibandcompressor bieden volledige controle over de audio-uitgang. Dankzij Ethernet-besturing en de Preset Manager zijn de versterkers eenvoudig te configureren en te bedienen. Het brede bereik voor automatische spanningsaanpassing zorgt bovendien voor consistente prestaties op verschillende locaties.
  3. Uitgebreide bescherming en efficiënte werking
    De TDAP-serie biedt een hoge mate van bescherming tegen vermogenscompressie, oververhitting en andere mogelijke problemen. In combinatie met FIR-filtering, lage ruisniveaus en een stille ventilator levert de TDAP-serie krachtige prestaties in een compacte en energiezuinige behuizing.

Downloads TDAP Series

Accessoires:

  • Achterste racksteunset: TDK-TS
  • T-Rack3U: Modulair 19″/3HE Slim & Slam-rack, 600P, met vier inklapbare handgrepen
  • T-Rack6U: Modulair 19″/6HE Pro-Rack met zijdelings schuifpaneel (voor- en achterzijde), uitgevoerd in zwart PVC
  • TS-Rack10U: Modulair 19″/10HE Pro-Rack met zijdelings schuifpaneel (voor- en achterzijde), uitgevoerd in zwart PVC
  • TRBP1U: Blindpaneel 19″/1HE
  • TP-B1U: 19″/1HE aansluitpaneel voor het aansluiten van twee TDA-serie versterkers, met:
    • 2 × analoge IN/LINK
    • 2 × afzonderlijke analoge IN
    • 1 × AES3 IN/LINK
    • 1 × Ethernetpoort
    • 4 × SpeakON® NL4
    • 1 × SpeakON® NL8
    • 1 × PowerCON® 32
  • TPD32: 19″/2HE stroomverdeelpaneel met:
    • 3 × 16 A Schuko-stopcontact
    • 3 × afzonderlijke 32 A installatieautomaten
    • 1 × P17-stekker en CEE 32 A-uitgang
    • 3 × neonindicatielampen aan de voorzijde
    • 3 × 16 A Schuko-stopcontacten aan de achterzijde
    • 3 × PowerCON® 32 A aan de achterzijde

UITGANGSVERMOGEN

Model 44TDAP1.3 44TDAP3.0 44TDAP5.0
Vermogensspecificatie RMS-uitgangsvermogen per kanaal,
alle kanalen aangestuurd @ 1 kHz,
continue sinusgolf bij nominale
omgevingstemperatuur van 40 °C / 105 °F,
THD+N = 1%		 RMS-uitgangsvermogen per kanaal,
alle kanalen aangestuurd @ 1 kHz,
continue sinusgolf bij nominale
omgevingstemperatuur van 40 °C / 105 °F,
THD+N = 1%		 RMS-uitgangsvermogen per kanaal,
alle kanalen aangestuurd @ 1 kHz,
continue sinusgolf bij nominale
omgevingstemperatuur van 40 °C / 105 °F,
THD+N = 1%
Crestfactor 7,8 (18 dB),
nominale belasting 2 Ω (opmerking 2)		 1.300 W 3.000 W 5.000 W
Crestfactor 4,8 (14 dB),
nominale belasting 4 Ω		 750 W 1.700 W 3.400 W
Crestfactor 2,8 (9 dB),
nominale belasting 8 Ω		 450 W 1.000 W 2.000 W
Bridge-modus, per paar kanalen,
belasting 4 Ω (opmerking 2)		 2.600 W 6.000 W 9.600 W
Bridge-modus, per paar kanalen,
belasting 8 Ω		 1.500 W 3.400 W 7.000 W
RMS-spanning 72,1 V 109,5 V 126,5 V

ALGEMEEN

Specificatie Waarde
Aantal ingangskanalen 4
Ingangstypen 4 × analoog
Aantal uitgangskanalen 4
Besturing en monitoring Ethernet
Systeem, slaapstand en ontwaken Frontpaneelschakelaar, netwerkcommando en audiodetectie
Maximale omgevingstemperatuur (volledig vermogen, zonder limitering) 45 °C (113 °F)

AUDIO

Versterkingsfactor bij nominaal vermogen @ 1 kHz 44TDAP1.3 44TDAP3.0 44TDAP5.0
18 dB 21 dB 24 dB
Specificatie Waarde
Versterkingsschema Proprietary Multi-Loop Control-technologie – Klasse D
Dynamisch bereik (analoge ingang naar luidsprekeruitgang) >100 dBA typisch (20 Hz – 20 kHz, 8 Ω)
Frequentiebereik ±0,5 dB (10% nominaal vermogen, 20 Hz – 20 kHz, 8 Ω) (opmerking 1)
Totale harmonische vervorming, THD+N Typisch: 0,05% (10% nominaal vermogen, 1 kHz, 8 Ω)
Overspraak tussen kanalen (slechtste combinatie van kanalen) >89 dB (onder nominaal vermogen, 20 Hz – 1 kHz, 8 Ω)
Dempingsfactor (referentie 8 Ω) >1000 (20 Hz – 200 Hz)
Maximaal analoog ingangsniveau +21 dBu (8,7 Vrms)
Analoge ingangsgevoeligheid bij volledig uitgangsvermogen 0 dBu tot +21 dBu, continu instelbaar
Analoge ingangsimpedantie 20 kΩ, elektronisch gebalanceerd
Analoge aardingsconfiguratie Voldoet aan AES48

DIGITALE SIGNAALVERWERKING

Digitale signaalverwerking Specificatie
Resolutie 32 bit, met gebruik van eigen algoritmen
Samplefrequentie 48 kHz
Speciale functies
Geavanceerde limiterfunctie RMS- en pieklimiterinstelling en multibandcompressor op iedere uitgang
Bypass, reset, kopiëren, plakken, opslaan, faseweergave 89 dB (onder nominaal vermogen, 20 Hz – 1 kHz, 8 Ω)
Filterinstellingen Peaking,
Low-shelf,
High-shelf,
All-pass,
General Low,
General High,
Butterworth Low (12 dB/Oct),
Butterworth High (12 dB/Oct),
Bessel Low (12 dB/Oct),
Bessel High (12 dB/Oct)
Crossoverfilters Butterworth:
12 dB/Oct,
18 dB/Oct,
24 dB/Oct,
36 dB/Oct,
48 dB/Oct

Bessel:
12 dB/Oct,
24 dB/Oct,
48 dB/Oct

Linkwitz-Riley:
12 dB/Oct,
24 dB/Oct,
48 dB/Oct

FIR-uitgangsfilters 512 taps, 48 kHz

VOEDING

Voeding Specificatie
Topologie (hoofdvoeding) Resonante voeding, 3e generatie
Bereik netingangsspanning (automatisch geconfigureerd) 100 V tot 253 V AC
Bereik netingangsfrequentie 47 Hz tot 63 Hz

SYSTEEM BESCHERMING

Systeembescherming Luidsprekerbescherming
Overmatige uitgangsstroom Audio soft-clip limiter
Overmatige spanningslimiet DC-offsetbeveiliging
Oververhitting RMS-limiter, pieklimiter en multibandlimiter
Overbelastingsbeveiliging
Netspanning buiten bereik

MONITORING

Monitoring Specificatie
Voedingsstroom per kanaal Bedrijfstijd
Voedingsspanning per kanaal Serienummer
Bedrijfstemperatuur per kanaal Thermische capaciteit van de voeding
Vermogensmodule per kanaal Beveiligingsbegrenzing voor iedere uitgang

FYSIEK

Specificatie Waarde
Koeling Ventilatoren met variabele snelheid
Ventilatoren met variabele snelheid Van voor naar achter
Luchtfiltering Wasbaar PPI5-filtermateriaal
Analoge IN XLR-connector
Audio-uitgangsconnector NL4 SpeakON®
Netwerk en communicatie 1 × RJ45-aansluiting + 1 × RJ45-switching link; TCP/UDP, 10/100Base-T/100Base-TX
Netingang 3 × 2,5 mm² voedingskabel
Display op frontpaneel (achtergrondverlichting) Grafisch display met hoog contrast, goed zichtbaar bij daglicht
Draaiknop op frontpaneel 1 ×, met drukfunctie en snelheidsgevoelig
